水是大量使用的液体，有原水和自来水之分，原水一般是用于水厂进水再处理。一般原水流量较大，计量器具也较大，且安装于环境相对差的场合，由于口径大、体积大，一次安装一般均不再拆装，故在选择时主要考虑计量器具的使用寿命和不会对水造成污染等。目前，***佳选择以电磁流量计为主，中小口径管道计量中也有选择涡轮流量计、涡街流量计等等其他结构型式的水计量器具。另外，在分管计量中也有采用大口径水表进行水计量的，用户水计量中，由于要降低计量成本，一般均采用水表作水计量器具。

自来水流量计概述：

除可测量一般导电液体的体积流量外，纸浆流量计还可用于测量强酸强碱等强腐

的测量不受纸浆的密度、粘度、温度、压力和电导率变化的影响；
测量管内无阻碍流动部件，无压损，直管段要求较低；
系列公称通径DN15.5～DN3003。传感器衬里和电极材料有多种选择；
采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART协议；
纸浆流量计采用表面安装技术(SMT)，具有自检和自诊断功能；

分类：

就显示方式分为：分体型电磁流量计，一体型电磁流量计。

系列公称通径DN15～DN3000。

是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内首创，技术达到国内ling先水平。

在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，

纸浆流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

优势：

1.采用全数字处理，抗干扰能力强，测量可靠，精度高
2.纸浆流量计超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好
3.纸浆流量计流量计采用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高
4.纸浆流量计表头背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等

的设计要求

1、精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;

2、测量介质流速、量程与口径 测量一般的介质时，纸浆流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用，范围比较宽。

3、安装尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响污水流量计的工作磁场和流量信号。

4、应尽量把污水流量计安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～+60℃，相对湿度小于85%。

参考流量范围：

口径（mm）	流量范围（m3/h）	口径（mm）	流量范围（m3/h）
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	?228.91～22890.6
φ80	1.81～180.86	φ1000	?406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

型谱：

型号	口径
AK-LDE	15~2600
		代号	电极材料
		K1	316L
		K2	HB
		K3	HC
		K4	钛
		K5	钽
		K6	铂合金
		K7	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构

电极选择图示：

SUS316L不锈钢电极

钛电极

钽电极

被测介质衬里材料选择图示：

橡胶衬里示意图

PO衬里示意图

四氟衬里示意图

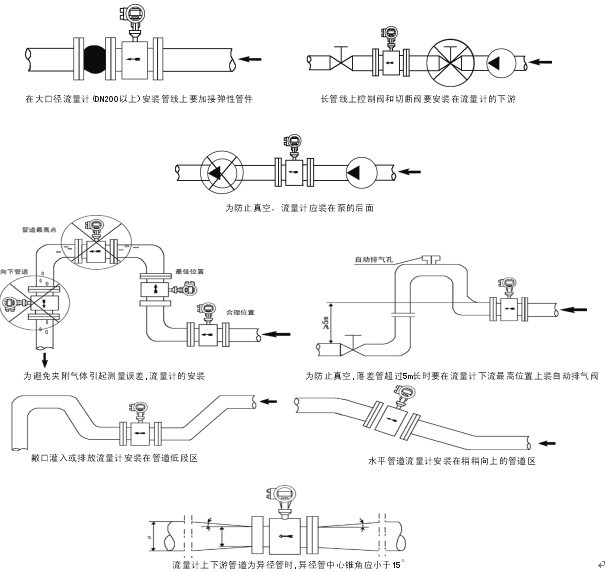

安装图示：



选型：

内径（mm）	10	15	20	25	32	40	50	65
Qmin（m3/h）	0.0283	0.0636	0.12	0.176	0.29	0.452	0.7	1.19
Qmax（m3/h）	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
内径（mm）	80	100	125	150	200	250	300	350
Qmin（m3/h）	1.8	2.82	4.41	6.36	11.3	17.6	25.4	34.6
Qmax（m3/h）	271.0	424.0	662.0	954.0	1690	2650	3810	5190
内径（mm）	400	450	500	550	600	700	800	900
Qmin（m3/h）	45.2	57.2	77.6	85.5	101.0	138.0	180.0	229.0
Qmax（m3/h）	6780	8570	10600	12800	15200	20700	27100	34300
内径（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin（m3/h）	282.0	342.0	407.0	554.1	732.7	916.0	1131.0	1368.4
Qmax（m3/h）	42400	51300	61000	83121	108566	137404	169635	205258

测量电极选型参照表及电极图示：



产品特点：

l  全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1

l  超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

l  采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

l  采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

l  管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

l  在现场可根据用户实际需要在线修改量程。

l  测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

l  高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

l  具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）

l  具有自检与自论断功能。

l  小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）

l  内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）

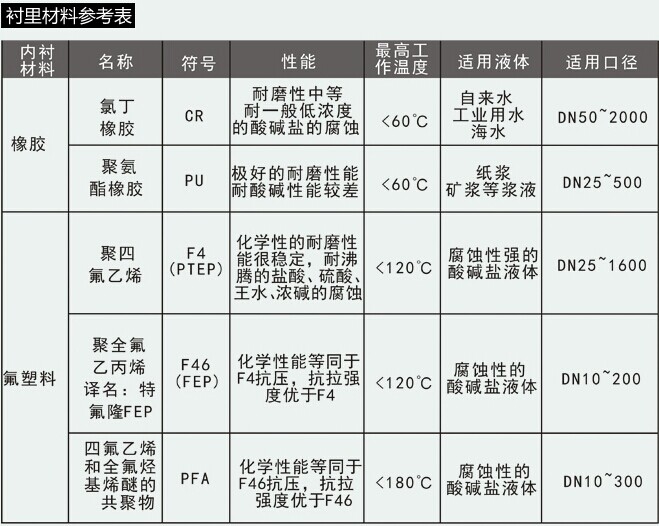

被测流体的内衬材质的选型表：

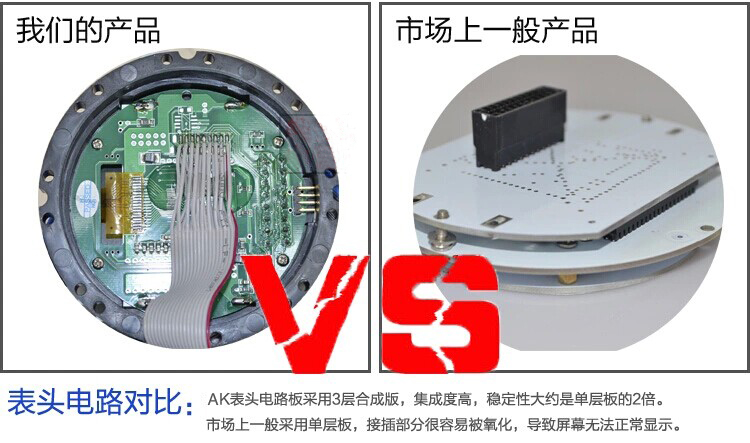

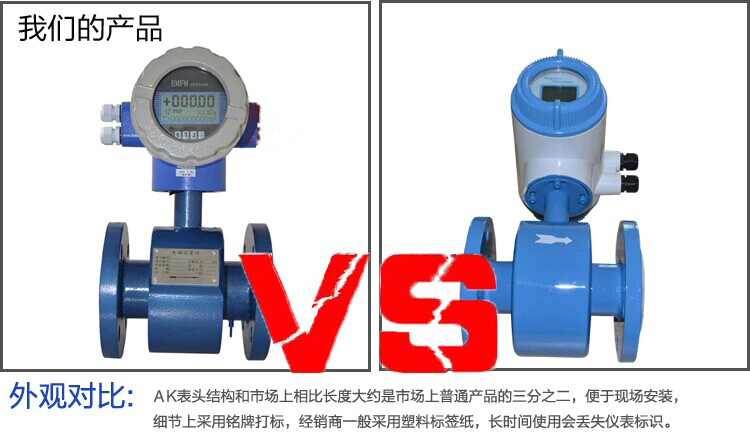

五、产品质量特点与其他厂家产品对照图示：

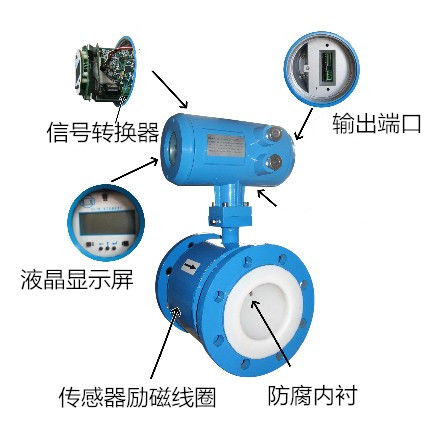

电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

主要特点：
1、电磁流量计的变送器结构简单，没有可动部件，也没有任何阻碍流体流动的节流部件，所以当流体通过时不会引起任何附加的压力损失，同时它不会引起诸如磨损、堵塞等问题，特别适用于测量带有固体颗粒的矿浆、污水等液固两相流体以及各种粘性较大的浆液等。如果采用耐腐蚀绝缘衬里和选择耐腐材料制成点击，可用于各种腐蚀性介质的测量。
2、电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以及电导率（在一定范围内）的影响。因此，电磁流量计只需经水标定以后，就可以用来测量其他导电性液体的流量，而不需要附加其他修正。
3、电磁流量计的量程范围极宽，同一台电磁流量计的范围度100:1.此外，电磁流量计只与被测介质的平均流速成正比，而与轴对称分布下的流动状态无关。
4、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可将测置信号直接用转换器线性地转换成标准化信号输出，可就地指示，也可远距离传送。

    水计量选配实例：
    水计量一般采用涡轮、涡街和电磁流量计，其中大口径用电磁流量计较好。选用时一般只要按口径大小适合相应流量计的流量范围即可，同时考虑响应的准确度要求，选择较简单，具体实例略。
