电磁流量计是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表，它广泛应用于各种导电液体的体积流量测量，例如各种酸、碱、盐、化工溶液。虽说它在可靠性和稳定性方面都比其他种类的流量计要好许多，但在实际使用过程中，还是会发生一些问题。浙江金华康恩贝生物制药有限公司是一家专业生产抗生素、半合成抗生素、化学合成原料药和缓释微丸、冻干粉针等新型制剂的综合性高新技术制药企业。
公司主导产品“阿乐欣”、“金奥康”、“硫酸阿米卡星”、“大观霉素”等。该公司水、蒸汽、污水、有机溶剂的计量中广泛使用各种水表、涡轮流量计、涡街流量计、华云电磁流量计和超声波流量计，有着非常丰富的流量计量仪表使用和选型、维护保养经验。公司在污水排放流量计量、硫酸大观霉素和硫酸阿米卡星树脂提取、清洗岗位上柱液计量以及硫酸阿米卡星炭脱过程稀硫酸量的计量控制中使用了非常多的电磁流量计。本文结合浙江金华康恩贝生物制药有限公司多年来的电磁流量计选型、维护和使用情况，总结了电磁流量计在流量计量和控制过程中的应用。
1 稀硫酸量的控制
硫酸阿米卡星制药生产过程中，炭脱操作需要将BB-K8浓缩液加入炭脱罐中，用稀硫酸调pH值，然后加入活性炭脱色，经抽滤和0.45微米过滤后进入结晶罐中结晶。结晶过程中，结晶液的pH值是关键参数，对于成品的pH值、有机残留和有关物质都有非常大的影响，因此有必要控制稀硫酸的添加量和添加速度。由于投料量确定，根据酸碱中和原理，加入的酸量也是固定的，加上多年的工艺摸索，生产工艺要求用计量手段来控制稀硫酸的添加量（570L）。我们选择的控制方案是用计量泵通过管道将稀硫酸打入炭脱罐，管道安装流量计，当累积流量达到570L时，流量计输出开关信号控制计量泵电源，停止加酸，达到控制目的。
2 过程控制用仪表的选择
由于稀硫酸的强腐蚀性以及工艺过程加酸的流量不均衡，并且工艺要求控制精度不高，只作为过程控制仪表，因此在选型期间，公司计量人员确定采用钽电极、四氟内衬、带开关输出的电磁流量计作为计量仪表。虽然电磁流量计在环保、给排水等行业用来测量导电流体的体积流量，已经是非常成熟的产品，但如果我们平时不注意维护和保养，会影响电磁流量计的正常使用。下面结合公司多年来的选型、维护和使用情况，总结电磁流量计在流量计量和控制过程中的应用。

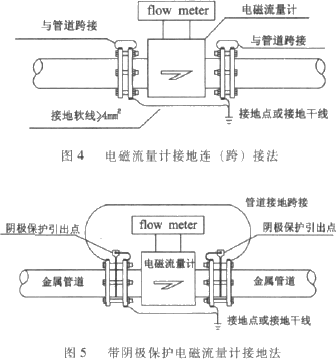

，对电极必须接地的认识。由于稀硫酸具有极强的腐蚀性，公司的设备工程师在输送管道内衬了聚四氟乙烯材料，使得传感器电极接地不良，造成流量无法正常显示，后加装了专门的接地装置，才得以正常工作。
第二，对被测液体必须导电的认识。电磁流量计只能测量导电液体流量，选用电磁流量计测量流量的流体必须是导电的，电导率不得低于5μs/cm。流量计运行正常后，公司计量校准人员在停产检修期间用水作为介质，用称量法对该流量计的计量准确度进行核查的过程中，再次出现流量不显示现象。后经过检查，原因是制药工艺用水电导率小于3μs/cm，电导率过低导致仪表无法正常工作。
通过此事，我们充分认识到电磁流量计只可以测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量，但不能测量气体、蒸汽以及纯净水的流量。
第三，对电磁流量计维护保养的认识。电磁流量计虽然可靠性较好，一般情况不会损坏，但由于其测量介质多半是悬浮固体或污脏体，传感器电极表面比较容易受污染，如长久不作清垢、清洗，也会使仪表无法工作。公司作为污水排放的流量计量仪表，选择大口径的电磁流量计进行计量，在近十年的使用中，取得了非常好的使用效果，无论是安装、使用、维护修理成本都很低，测量精度和可靠性满足使用计量要求。
公司大观霉素上柱液计量用的中小口径电磁流量计，由于被测介质是固液双相的难测流体，选用其他流量计如华云涡街流量计、水表等不能准确测量，选用电磁流量计测量是比较正确的选择，但在使用近两年后出现流量显示时有时无现象。检查后发现，原因就是上柱液在测量管壁内沉淀、结垢，玷污了电极，形成钝化膜或氧化层，电极表面被绝缘 而断开测量电路。
制药厂用流量计主要技术参数和性能：
适用流量管道公称通径：DN300—3000mm。
工作压力：≤1.6MPa.
工作温度：≤70℃.
流速上限范围：1—10m/s内连续可调
测量度：±2.5%
被测介质电导率≥50μs/cm。
电极材料：304、304L、316、316L、哈氏合金、钛（Ti）等
与转换显示器的***大距离≤50m。
管道内径、平均流速（m/s）、体积流量（m3/h）的对照表
|
DN（mm）
|
0.5（m/s）
|
1.0（m/s）
|
1.5（m/s）
|
2.0（m/s）
|
2.5（m/s）
|
3.0（m/s）
|
|
300
|
127.2
|
254.4
|
381.6
|
508.8
|
636.0
|
763.2
|
|
350
|
173.1
|
346.2
|
519.3
|
692.4
|
865.5
|
1038.6
|
|
400
|
226.1
|
452.2
|
678.3
|
904.4
|
1130.5
|
1356.6
|
|
450
|
286.2
|
572.3
|
858.3
|
1144.6
|
1430.8
|
2574.9
|
|
500
|
353.3
|
706.5
|
1059.8
|
1413.2
|
1766.5
|
2119.8
|
|
600
|
508.7
|
1017.0
|
1526.0
|
2034.0
|
2544.0
|
3052.0
|
|
700
|
682.4
|
1385.0
|
2047.0
|
2730.0
|
3412.0
|
4094.0
|
|
800
|
904.3
|
1808.0
|
2713.0
|
3617.0
|
4522.0
|
5126.0
|
|
900
|
1145.0
|
2290.0
|
3435.0
|
4580.0
|
5725.0
|
6870.0
|
|
1000
|
1413.0
|
2826.0
|
4239.0
|
5652.0
|
7065.0
|
8478.0
|
|
1200
|
2034.0
|
4068.0
|
6102.0
|
8136.0
|
10170.0
|
|
|
1400
|
2770.0
|
5540.0
|
8310.0
|
11080.0
|
13850.0
|
|
制药厂用流量计
成套精度：口径 Φ10～ Φ250 ±0.5％
口径 Φ300～Φ2000±1.0％
输出信号：4～20mA或0～10mA
用于：盐酸、硫酸、磷酸、氢氟酸等还原性酸；
钽
适用于：盐酸（浓度小于40%）、稀硫酸和浓硫酸（不包括发烟硫酸）；二氧化氯、氯化铁、次氯酸、
氯化钠、乙酸铅等；硝酸（包括发烟硝酸等氧化性酸）、温度低于80℃的王水；
不适用于：碱、氢氟酸
铂
适用于：几乎所有的酸碱盐溶液（包括发烟硫酸和发烟硝酸）
不适用于：王水、氨盐
碳化钨
适用于：纸浆、污水、泥浆，能抗固体颗粒干扰
不适用于：无机酸、有机酸和氯化物
流量计的主要优点如下：
1） 流量计 的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗的流量仪表之一。
2）可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3） 流量计 是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此， 流量计 只需经水标定后，就可心用来测量其它导电性液体的流量。
4） 流量计 的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以 流量计 的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。
5） 流量计 无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
6）工业用 流量计 的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备为流量计的应用和发展奠定了基础。
流量计 目前仍然存在的主要不足如下。
1）不能用来测量气体、蒸汽以及含有大量气体的液体。
2）不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前 流量计 还无能为力3）普通工业用 流量计 由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。
4）流量计 易受外界电磁干扰的影响。
|
DN15-DN150电磁流量计外形尺寸及重量
DN15～DN150，1.6、4.0Mpa传感器和一体型外形图（传感器长度可根据用户实际情况少量调整）
外形尺寸及重量 法兰尺寸（标准：GB/T9119）
|
公称通径DN
|
L
|
W
|
H
|
参考重量Kg
|
|
公称通径
DN
|
压力1.6Mpa
|
压力4.0Mpa
|
|
一体型
|
传感器
|
D
|
d1
|
d0
|
n
|
b
|
D
|
d1
|
d0
|
n
|
b
|
|
15
|
200
|
140
|
174
|
10
|
7
|
15
|
95
|
65
|
14
|
4
|
16
|
95
|
65
|
14
|
4
|
16
|
|
20
|
200
|
140
|
174
|
12
|
9
|
20
|
105
|
75
|
14
|
4
|
18
|
105
|
75
|
14
|
4
|
18
|
|
25
|
200
|
140
|
174
|
14
|
11
|
25
|
115
|
85
|
14
|
4
|
18
|
115
|
85
|
14
|
4
|
18
|
|
32
|
200
|
168
|
210
|
15
|
12
|
32
|
140
|
100
|
18
|
4
|
18
|
140
|
100
|
18
|
4
|
18
|
|
40
|
200
|
176
|
210
|
16
|
13
|
40
|
150
|
110
|
18
|
4
|
20
|
150
|
110
|
18
|
4
|
20
|
|
50
|
200
|
176
|
210
|
17
|
14
|
50
|
165
|
125
|
18
|
4
|
20
|
165
|
125
|
18
|
4
|
20
|
|
65
|
200
|
214
|
250
|
25
|
22
|
65
|
185
|
145
|
18
|
4
|
20
|
185
|
145
|
18
|
8
|
22
|
|
80
|
200
|
214
|
250
|
29
|
26
|
80
|
200
|
160
|
18
|
8
|
22
|
200
|
160
|
18
|
8
|
22
|
|
100
|
250
|
230
|
312
|
31
|
28
|
100
|
220
|
180
|
18
|
8
|
22
|
235
|
190
|
22
|
8
|
26
|
|
125
|
250
|
281
|
370
|
36
|
33
|
125
|
250
|
210
|
18
|
8
|
22
|
270
|
220
|
26
|
8
|
26
|
|
150
|
300
|
281
|
370
|
41
|
38
|
150
|
285
|
240
|
22
|
8
|
24
|
300
|
250
|
26
|
8
|
28
|
DN200-DN600电磁流量计外形尺寸及重量
DN200～DN600，1.0、1.6Mpa传感器和一体型外形图（传感器长度可根据用户实际情况少量调整）
外形尺寸及重量 法兰尺寸（标准：GB/T9119）
|
公称通径 DN
|
L
|
HΦ
|
参考重量Kg
|
|
公称通径
DN
|
压力1.6Mpa
|
压力1.0Mpa
|
|
D
|
d1
|
d0
|
n
|
b
|
D
|
d1
|
d0
|
n
|
b
|
|
200
|
300
|
310
|
45
|
200
|
340
|
295
|
22
|
12
|
26
|
340
|
295
|
22
|
8
|
24
|
|
250
|
450
|
358
|
50
|
250
|
405
|
355
|
26
|
12
|
28
|
395
|
350
|
22
|
12
|
26
|
|
300
|
450
|
410
|
60
|
300
|
460
|
410
|
26
|
12
|
32
|
445
|
400
|
22
|
12
|
28
|
|
350
|
500
|
465
|
145
|
350
|
520
|
470
|
26
|
16
|
35
|
505
|
460
|
22
|
16
|
30
|
|
400
|
500
|
515
|
180
|
400
|
580
|
525
|
30
|
16
|
38
|
565
|
515
|
26
|
16
|
32
|
|
450
|
550
|
564
|
215
|
450
|
640
|
585
|
30
|
20
|
42
|
615
|
565
|
26
|
20
|
35
|
|
500
|
550
|
614
|
245
|
500
|
715
|
650
|
33
|
20
|
46
|
670
|
620
|
26
|
20
|
38
|
|
600
|
600
|
722
|
335
|
600
|
840
|
770
|
36
|
20
|
52
|
780
|
725
|
30
|
20
|
42
|
DN700-DN3000电磁流量计外形尺寸及重量
DN700～DN3000,0.6、1.0Mpa传感器外形图（传感器长度可根据用户实际情况少量调整）
注：1、DN700～DN3000无一体型，均为分体型；
2、DN700～DN1600分体防爆型传感器外形和常规仪表相同。
外形尺寸及重量 法兰尺寸（标准：GB/T9119）
|
公称通径 DN
|
L
|
HΦ
|
参考重量Kg
|
|
公称通径 DN
|
压力1.0Mpa
|
压力0.6Mpa
|
|
D
|
d1
|
d0
|
n
|
b
|
D
|
d1
|
d0
|
n
|
b
|
|
700
|
700
|
836
|
435
|
700
|
895
|
840
|
30
|
24
|
30
|
860
|
810
|
26
|
24
|
26
|
|
800
|
800
|
936
|
545
|
800
|
1015
|
950
|
33
|
24
|
32
|
975
|
920
|
30
|
24
|
26
|
|
900
|
900
|
1036
|
655
|
900
|
1115
|
1050
|
33
|
28
|
34
|
1075
|
1020
|
30
|
24
|
26
|
|
1000
|
1000
|
1136
|
810
|
1000
|
1230
|
1160
|
36
|
28
|
34
|
1175
|
1120
|
30
|
28
|
26
|
|
1200
|
1200
|
1336
|
875
|
1200
|
|
1405
|
1340
|
33
|
32
|
28
|
|
1400
|
1400
|
1536
|
1235
|
1400
|
|
1630
|
1560
|
36
|
36
|
32
|
|
1600
|
1600
|
1736
|
1555
|
1600
|
|
1830
|
1760
|
36
|
40
|
34
|
|
1800
|
1800
|
1960
|
2085
|
1800
|
|
2045
|
1970
|
39
|
44
|
36
|
|
2000
|
2000
|
2160
|
2610
|
2000
|
|
2265
|
2180
|
42
|
48
|
38
|
|
2200
|
2200
|
2364
|
3210
|
2200
|
|
2475
|
2390
|
42
|
52
|
42
|
|
2400
|
2400
|
2564
|
3910
|
2400
|
|
2685
|
2600
|
42
|
56
|
44
|
|
2600
|
2600
|
2764
|
4280
|
2600
|
|
2905
|
2810
|
48
|
60
|
46
|
|
2800
|
2800
|
2960
|
5000
|
2800
|
|
3115
|
3020
|
48
|
64
|
48
|
|
3000
|
3000
|
3160
|
5600
|
3000
|
|
3315
|
3220
|
48
|
68
|
50
|
|
|
制药厂用流量计使用注意事项：
1、电磁流量计有些仅仅是检测一下过程流量，无需做控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级。，用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;。
2、电磁流量计测量介质流速、仪表量程与口径 测量一般的介质时，流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
3、电磁流量计尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响传感器的工作磁场和流量信号。
|
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线 感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
E=KBdv
式中：
E--------为电极间的信号电压（v）
B--------磁通密度（T）
d--------测量管内径（m）
v--------平均流速（m/s）
式中k, d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdv可知，体积流量Q与信号电压E-成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q，这是电磁流量计的基本工作原理。
由E=KBdv可知，被测流体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有极高的可靠性。
|
|
XT-LDE产品分类
|
产品结构图 |
 |
<img border="0" alt="" src=http://www.cntrades.com/b2b/xtyb123/sell/"http://www.jshuayun.cn/uploads/allimg/170913/0Q4405243-5.jpg"" width="180" height="240"/> |
|
拆装方式 |
断流后拆装 |
不需断流，关闭球阀后即可拆装 |
|
度 |
±1.5% |
±1.5% |
|
公称通径 |
DN300～DN3000 |
DN300～DN3000 |
|
可测较低流速 |
0.1米/秒 |
0.1米/秒 |
|
可测***高流速 |
15米/秒 |
15米/秒 |
|
量程比 |
1:20，可按客户要求订制 |
1:20，可按客户要求订制 |
|
显示器 |
可选 |
可选 |
|
输出信号 |
4～20mA |
4～20mA |
|
通讯接口 |
可选RS485 |
可选RS485 |
|
供电电源 |
220VAC,允差15%或+24VDC，纹波≤5% |
220VAC,允差15%或+24VDC，纹波≤5% |
|
防爆等级 |
可选Exd[ia]qIICT5 |
可选Exd[ia]qIICT5 |
|
防护等级 |
IP65，可选IP68 |
IP65，可选IP68 |
|
整机功耗 |
6.5W |
6.5W |
|
测量体（传感器）材质 |
304不锈钢 |
304不锈钢 |
|
测量元件（电极）材质 |
316L不锈钢 |
316L不锈钢 |
|
测量范围 |
< 130℃ |
< 130℃
|
制药厂用流量计转换器功能特点
供电电源：85V--250VAC / 16V--36VDC；
仪表显示：高清晰度背光LCD显示（126 x 48 点阵），可同时显示瞬时、累积流量等信息与相关单位，中文/英文菜单支持
通讯接口：具有RS485、RS232、Hart和Modbus等数字通讯信号输出
抗干扰：内置完善的抗干扰多级保护电路全数字量处理，抗干扰性能显著，有效消除现场振动及工频等干扰
数据储存：具有完善的数据备份与恢复功能，现场免维护
励磁方式：激励频率标配三种，1/10、1/16、1/25工频（1/4、1/8、1/32可选），满足更多测量需求
操作方法：具有按键操作，磁键操作两种功能。操作简单快捷，易学易懂。红外手持操作键盘，远距离非接触操作

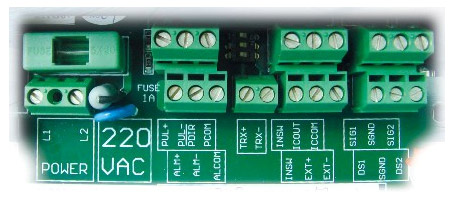

分体式远传接线端：
|
SIG1/SIG2/SGND
|
信号1/2/地
|
DS1/DS2
|
激励屏蔽1/2
|
|
|
EXT﹢/﹣
|
励磁电流﹢/﹣
|
INSW
|
开关输入接点
|
|
|
ICOUT/ICCOM
|
模拟电流输出/输出地
|
PUL﹢
|
流量频率(脉冲)输出
|
|
|
PUL﹣/PDIR
|
流量方向指示
|
PCOM
|
频率(脉冲)输出地
|
|
|
ALM+/ALM﹣/ALCOM
|
报警上限/下限/地
|
制药厂用流量计特点
●仪表口径
DN10mm～DN2000mm
●公称压力
1.0MPa；1.6MPa； 4.0MPa（>4.0MPa协商供货）
●介质温度
-20℃～120℃
●工作温度电磁流量计
1.模拟型 －10℃～＋50℃（防爆）
－20℃～＋60℃（普通）
2.智能型 －10℃～＋60℃
●工作电源
220VAC、24VDC、锂电池供电（连续工作时间≥2年）
●输出信号
瞬时频率输出、容积脉冲输出、4～20mA电流输出（三线制）、4～20mA电流输出（二线制）
●显示方式
汉字液晶显示
●通讯方式
RS-485通讯、RS-232通讯、 HART协议通讯
●防爆标志
ExdⅡCT6
防爆合格证号：CE041277
●防护等级
IP65；IP67；IP68
|
管径
|
300-3000mm
|
|
流速范围
|
0.1～10m/s
|
|
精度
|
0.5～10m/s:±1.5%FS;0.1～0.5m/s:±2.0%FS
|
|
0.1～10m/s:±2.5%FS（FS指40%～－100%满量程流量）
|
|
电导率
|
> 5μs/cm
|
|
直管段
|
前5DN,后3DN
|
|
介质温度
|
-20℃～/+130℃
|
|
环境温度
|
-20℃～/+60℃
|
|
耐压
|
1.6MPa
|
|
防护等级
|
IP65（一体） IP68（分体）
|
|
电极材质
|
316L不锈钢
|
|
输出信号
|
4-20mA；RS485;HART协议；MODBUS协议
|
|
传感器材质
|
不锈钢
|
|
工作电源
|
220VAC,允差15%或24VDC,纹波≤5%
|
|
功率
|
6.5W
|
|
耐压等级
|
≤1.6MPa
|
制药厂用流量计显示转换器
显示：显示屏：8位LCD带背光液晶显示
显示内容：正向累积、反向累积、总累积、
瞬时流量、流速、空管报警、励磁报警
流速单位：L/h、L/m、L/s、
瞬时流量单位：m3/h、m3/m、m3/s
累积流量单位：m3、L
语言：中文或英文（其它语言可定制）
电源：电压范围：交流（85～250）VAC或直流（20～24）VDC或电池
模拟量输出：0～10mA（负载0～1.5KΩ） 4～20mA（负载0～750KΩ）
数字频率输出：输出范围：1～5000HZ
电气隔离：光电隔离，隔离电压：>1000VDC
输出驱动：场效应管输出，***高承受电压36VDC，***大负载250mA
数字脉冲输出：输出脉冲当量：0.001～1.000 m3/cp
输出脉冲宽度：0.001～1.000 Ltr/cp
电气隔离：光电隔离，隔离电压：>1000VDC
输出驱动：场效应管输出，***高承受电压36VDC，***大负载250mA
报警输出：报警输出点：上限报警、下限报警
电气隔离：光电隔离，隔离电压：>1000VDC
输出驱动：达林顿管输出，***高承受电压36VDC，***大负载250mA
通 讯：Modbus（RS485或RS232接口）,E-REMOTE（HART）,PROFIBS
电极，接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验
|
材料 |
耐腐蚀性能 |
|
含钼不锈钢（Ocr18Ni12Mo2Ti） |
硝酸、室温下 <5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸 |
|
哈氏合金 C 哈氏合金 B（HC、HB） |
耐氧化性酸、氧化性盐、耐海水、耐非氧化怀酸，非氧化性盐、碱、常温硫酸 |
|
钛 (Ti) |
海水、各种氯化物和次氯盐酸、氯化性酸（包括发烟硝酸）、有机酸、碱 |
|
钽 (Ta) |
除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和 <175℃ |
|
铂（Pt） |
各种酸、碱、盐、不包括王水 |
衬里材料说明
应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料
|
内衬材料 |
名称 |
符号 |
性能 |
***高工作温度 |
适用液体 |
|
橡胶 |
氯丁橡胶 |
|
耐磨性中等，耐一般低浓度的酸碱盐的腐蚀 |
<80℃ |
自来水、工业用水、海水 |
|
聚胺脂橡胶 |
|
极好的耐磨性能，耐酸碱性能较差 |
60<℃ |
纸浆、矿浆等浆液 |
|
氟塑料 |
聚四氟乙烯 |
F4或PTFE |
化学性能很稳定、耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀 |
180<℃ |
腐蚀性强的酸碱盐液体 |
|
|
四氟乙烯和六氟丙烯译名：特氟隆 FEP |
F46或FEP |
化学性能略逊于 F4 |
|
腐蚀性的酸碱盐液体 |
|
塑料 |
四氟乙烯和乙烯 |
F4或ETFE |
化学性能略逊于 F4 |
|
腐蚀性的酸碱盐液体 |
|
聚乙烯 |
PO |
化学性能稳定 |
60<℃ |
污水 |
|
聚苯硫醚 |
PPS |
|
150<℃ |
热水 |
流量范围的选择
***大流量和***小流量必须符合下表中的数据
|
内径(mm) |
10 |
15 |
20 |
25 |
32
|
40 |
50
|
65
|
|
Qmin(m3/h)
|
00283 |
00636
|
0.12 |
0.15 |
0.29
|
0.452 |
0.7
|
1.19
|
|
Qman(m3/h) |
4.24 |
9.54
|
16.96 |
26.5 |
43.42
|
67.85 |
106.0
|
179.0
|
|
内径(mm)
|
80 |
100
|
125 |
150
|
200
|
250 |
300
|
350
|
|
Qmin(m3/h) |
1.8 |
2.82
|
4.41 |
6.36
|
11.3
|
17.6 |
25.4 |
34.6
|
|
Qman(m3/h)
|
271.0 |
424.0
|
662.0 |
954.0
|
1690
|
2650 |
3810 |
5190
|
|
内径(mm) |
400 |
450
|
500 |
550
|
600
|
700 |
800
|
900
|
|
Qmin(m3/h) |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qman(m3/h) |
6780 |
8570
|
10600 |
12800
|
15200 |
20700 |
27100
|
34300
|
|
内径(mm) |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin(m3/h) |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qman(m3/h) |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258
|
仪表选型
◆量程范围确认
一般工业用防爆型流量计被测介质流速以2～4m/s为宜，在特殊情况下，较低流速应不小于0.2m/s，***高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h）D:管道内径V：流速（m/h）
防爆型流量计的量程Q应大于预计的***大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆XT-LDE系列防爆型电磁流量计参考流量范围
|
通径（mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
***小流量( m3/h)
|
0.02
|
0.06
|
0.12
|
0.16
|
0.29
|
0.452
|
0.7
|
1.19
|
|
常用量程( m3/h)
|
1
|
2
|
4
|
6
|
9
|
15
|
22
|
35
|
|
***大流量( m3/h)
|
4.24
|
9.54
|
16.96
|
26.5
|
43.42
|
67.85
|
106
|
179
|
|
通径（mm)
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
***小流量( m3/h)
|
1.8
|
2.82
|
4.41
|
6.36
|
11.3
|
17.6
|
25.4
|
34.6
|
|
常用量程( m3/h)
|
55
|
85
|
130
|
190
|
340
|
530
|
750
|
1000
|
|
***大流量( m3/h)
|
271
|
424
|
662
|
954
|
1690
|
2650
|
3810
|
5196
|
|
通径（mm)
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
|
***小流量( m3/h)
|
45.2
|
57.2
|
77.6
|
85.5
|
101
|
138
|
180
|
229
|
|
常用量程( m3/h)
|
1200
|
1400
|
1700
|
2000
|
2500
|
2800
|
3600
|
4500
|
|
***大流量( m3/h)
|
6780
|
8570
|
10600
|
12800
|
15200
|
20700
|
27100
|
34300
|
|
|
仪表选型 |
|
仪表型号
|
XT-LDE型（执行标准：JB/T9248-1999）
|
|
精度等级
|
1级或0.5级
|
|
介质电导率
|
＞5μs/cm
|
|
可测较低流速
|
0.1米/秒
|
|
可测***高流速
|
15米/秒
|
|
量程比
|
1:15，可按客户要求订制
|
|
显示器
|
智能一体显示，智能分体显示
|
|
信号输出
|
脉冲/4-20mA（负载电阻0-750Ω）
|
|
供电电源
|
220VAC,允差15%或+24VDC，纹波≤5%
|
|
通讯接口
|
可选RS485
|
|
通讯协议
|
MODBUS、HART、Profibus等
|
|
测量管体（衬里）材质
|
氯丁橡胶、聚氨酯、PTFE、PFA、F46等耐腐材料
|
|
测量元件（电极）材质
|
316L不锈钢、钛合金、哈氏合金、钽合金、铂铱合金、碳化钨等
|
|
防爆等级
|
Exd[ia]qIICT5
|
|
防护等级
|
IP65，可选IP68
|
|
整机功耗
|
＜15W
|
|
仪表通经
|
DN6-DN2000
|
|
安装方式
|
法兰安装，或其他
|
|
公称压力
|
1.6MPa或订制
|
|
介质温度
|
＜150℃
|
|
环境温度
|
-30℃-60℃
|
|
|
|
常用流速-流量对照表流速（m/s）； 流量（m3/h） 口径（mm）
|
|
|
|
|
0.5
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
10
|
0.14
|
0.28
|
0.57
|
0.85
|
1.1
|
1.4
|
1.7
|
2.
|
2.3
|
2.5
|
2.8
|
|
15
|
0.32
|
0.64
|
1.3
|
1.9
|
2.5
|
3.2
|
3.8
|
4.5
|
5.1
|
5.7
|
6.3
|
|
20
|
0.57
|
1.1
|
2.3
|
3.4
|
4.5
|
5.7
|
6.8
|
7.9
|
9.0
|
10
|
11
|
|
25
|
0.88
|
1.8
|
3.5
|
5.3
|
7.1
|
8.8
|
11
|
12
|
14
|
16
|
17.6
|
|
32
|
1.4
|
2.9
|
5.8
|
8.7
|
12
|
14
|
17
|
20
|
23
|
26
|
28.9
|
|
40
|
2.3
|
4.5
|
9.0
|
14
|
18
|
23
|
27
|
32
|
36
|
41
|
45.2
|
|
50
|
3.5
|
7.1
|
14
|
21
|
28
|
35
|
42
|
49
|
57
|
64
|
70
|
|
65
|
6.0
|
12
|
24
|
36
|
48
|
60
|
72
|
84
|
96
|
107
|
119
|
|
80
|
9.0
|
18
|
36
|
54
|
72
|
90
|
109
|
127
|
145
|
163
|
180
|
|
100
|
14
|
28
|
57
|
85
|
113
|
141
|
170
|
198
|
226
|
254
|
282
|
|
125
|
22
|
44
|
88
|
132
|
177
|
221
|
265
|
309
|
353
|
397
|
441
|
|
150
|
32
|
64
|
127
|
191
|
254
|
318
|
382
|
445
|
509
|
572
|
636
|
|
200
|
57
|
113
|
226
|
339
|
452
|
565
|
678
|
791
|
904
|
1017
|
1131
|
|
250
|
88
|
177
|
353
|
530
|
707
|
883
|
1060
|
1236
|
1413
|
1590
|
1767
|
|
300
|
127
|
254
|
509
|
763
|
1017
|
1272
|
1526
|
1780
|
2035
|
2289
|
2545
|
|
350
|
173
|
346
|
692
|
1039
|
1385
|
1731
|
2077
|
2423
|
2769
|
3116
|
3464
|
|
400
|
226
|
452
|
904
|
1356
|
1809
|
2261
|
2713
|
3165
|
3617
|
4069
|
4523
|
|
450
|
286
|
572
|
1145
|
1717
|
2289
|
2861
|
3434
|
4006
|
4578
|
5150
|
5725
|
|
500
|
353
|
707
|
1413
|
2120
|
2826
|
3533
|
4239
|
4946
|
5652
|
6359
|
7069
|
|
600
|
509
|
1017
|
2035
|
3052
|
4069
|
5087
|
6104
|
7122
|
8139
|
9156
|
10180
|
|
700
|
692
|
1385
|
2769
|
4154
|
5539
|
6924
|
8308
|
9693
|
11078
|
12463
|
13847
|
|
800
|
904
|
1809
|
3617
|
5426
|
7235
|
9043
|
10852
|
12660
|
14469
|
16278
|
18086
|
|
900
|
1145
|
2289
|
4578
|
6867
|
9156
|
11445
|
13734
|
16023
|
18312
|
20602
|
22891
|
|
1000
|
1413
|
2826
|
5652
|
8478
|
11304
|
14130
|
16956
|
19782
|
22608
|
25434
|
28260
|
|
1200
|
2035
|
4069
|
8139
|
12208
|
16278
|
20347
|
24417
|
28486
|
32556
|
36625
|
40694
|
|
1400
|
2769
|
5539
|
11078
|
16617
|
22156
|
27695
|
33234
|
38773
|
44312
|
49851
|
55390
|
|
1600
|
3617
|
7235
|
14469
|
21704
|
28938
|
36173
|
43407
|
50642
|
57876
|
65111
|
72346
|
|
1800
|
4578
|
9156
|
18312
|
27469
|
36625
|
45781
|
54937
|
64094
|
73250
|
82406
|
91562
|
|
2000
|
5652
|
11304
|
22608
|
33912
|
45216
|
56520
|
67824
|
79128
|
90432
|
101736
|
113040
|
|
|
安装及使用说明：
■流量计安装位置按现场实际需要进行，但电极轴线必须近似水平。
■测量管在所有工作时间必须完全注满。
■被测介质流动方向应于流量计上的箭头所指方向一致。
■为了安装、维护方便，在管线连接处确保有足够的安装空间。
■管线如有振动，在流量计的两边应有支撑管线的支座。
■入口直管段≥DN×5长，出口直管段≥DN×2长（DN为流量计公称通径），从电极轴线开始测量。
■大尺寸测量管，DN＞200（8"），为了有利于安装，可采用整流器，这样可缩短直管段的长度。
■如流体有涡流与流场畸变；可增加入口与出口处直管段长度或安装整流器。
■在安装流量计的附近，应避免强电磁场。
■通常不需要零设定，如需设定，在完全注满介质的测量管中，应建立“零”流速。所以应在下游或上游安装切断阀，不同液体的混合介质，在混合点的下游，***小DN×30（DN为流量计公称通径），安装流量计，否则显示不稳定。
■使用注意事项
■流量计安装后，一般经以下步骤可正式使用。
■安装检查：检查管线安装是否正确，各连线是否正确可靠，特别是接地线。
■通电预热：通电后，预热20分钟，仪表一般就能正常测量。
■零点跟踪：为保证精度，需要进行零点跟踪。电磁流量计的测量管充满液体并确定液体静止后，就可以进行零点校准，然后保存（确认）。根据现场具体情况来定。
■参数设定：用户根据使用需要，可做必要的参数设定。但随意改动各种出厂设定值，有可能造成仪表测量误差或不能正常工作。
■根据介质粘附程度，应定期清理流量计内壁和电极，并注意勿使衬里与电极受损。
3 综述
电磁流量计在流量测量方面发挥着很大的作用，为使其能更好地服务于生产，在选型、安装、使用和维护过程中必须非常注意被测流体的导电性、电极的接地、电极的耐腐蚀性和清洗钝化等问题。电极的耐腐蚀性和清洗钝化等问题。
，电磁流量计可以测腐蚀性液体，但作为仪表选型人员，一定要了解并正确提供被测介质属性，使用电磁流量计前提是被测液体必须是导电，且电导率不能低于阈值（即下限值5μs/cm）。根据使用经验，实际应用液体电导率***好要比仪表制造厂规定阈值至少大一个数量级。因为制造厂仪表规范规定下限值是各种使用条件较好状态下可测量较低值。
在选用上受到一些使用条件限制，如电导率均匀性、连接信号线、外界噪声等，否则会出现输出晃动现象等。工业用水及其水溶液电导率大于10-4s/cm，酸、碱、盐液电导率10-4～10-1s/cm之间，使用不存问题，但制药工艺用水（纯化水、蒸馏水）电导率要求低于3μs/cm，使用电磁流量计存在问题，会出现无法计量的情况，导致传感器在后期使用过程中报废，给使用维护带来不便和经济上的损失。
第二，电极良好的接地问题。一个良好的接地，不仅可以提升流量计的准确性，而且可以延长电磁流量计的使用寿命。电磁流量计在工作时要求被测介质必须是地电位，一般是通过管道或法兰接地，若连接传感器的工艺管道相对被测介质是绝缘的（塑料管道或有绝缘衬里的管道），就必须选用接地环或带接地电极的传感器，使被测介质处于地电位。
第三，任何仪器仪表都是需要“维护保养”的，电磁流量计也不例外。电磁流量计虽说可靠性比较好，一般情况下不会损坏，但由于其原理决定，传感器电极表面一直和液体接触，时间久了，电极表面比较容易受污染，产生钝化等表面效应。所以电磁流量计一般情况下要求客户一年到一年半之间拆出来清洗一次电极，以保证流量计整机的测量精度。
导
一键拨号:18915186518
